პროდუქტის პარამეტრები
|
ელემენტი |
სპეციფიკაციები |
ერთეული |
|
|
სიხშირის დიაპაზონი |
Fc |
800 ~ 3500 MHz |
MHZ |
|
სტანდარტული სიხშირე |
|
1575.42,1582.4,1568,2655 |
MHz |
|
სასარგებლო ზოლის სიგანე |
|
3,18,48 ან მიუთითეთ |
MHZ |
|
ჩასმის დაკარგვა (წთ) |
ილ |
0.9,1.3,1.8,2.2 ან მიუთითეთ |
დბ |
|
VSWR (მაქს.) |
2.0 |
დბ |
|
|
ოპერაციული ტემპერატურის დიაპაზონი |
-40~+85 |
ხარისხი |
|
|
შენახვის ტემპერატურის დიაპაზონი |
-40~+85 |
ხარისხი |
|
პროდუქტის მახასიათებლები
■ Ultra Small ზომა 1.1x0.9X0.5mm
■ CSP პროცესი ჩიპის მასშტაბის პაკეტით
■ მცირე ზომის სტანდარტიზაცია
■ კარგი სტაბილურობა და მაღალი საიმედოობა
■ ძირითადად გამოიყენება GPS ნავიგაციაში
■ TDD/FDD კომუნიკაციისა და ხელოვნური ინტელექტის ჩიპები
■ RoHS თავსებადი
აპლიკაციები

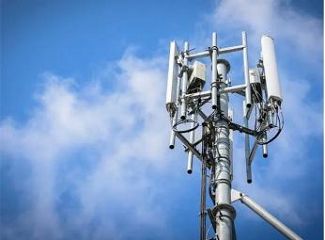

- SMD Low Pass SAW ფილტრი 1.1x0.9x0.5 SF44M6 სერიები ფართოდ გამოიყენება ზომისა და სტაბილურობისადმი მგრძნობიარე სცენარებში, როგორიცაა საკომუნიკაციო აღჭურვილობა და სარადარო სისტემები, 5G საბაზო სადგურის RF წინა ბოლო-და სატელიტური ნავიგაციის მიმღებების ჩათვლით.
პროდუქტის უპირატესობები
გამორჩეული RF შესრულება
კომპაქტური ფიზიკური ზომა.
ფართო განაცხადის ადაპტირება.
სერთიფიკატი
SMD Low Pass SAW ფილტრი 1.1x0.9x0.5 SF44M6 სერიის არის RoHS/REACH-სერთიფიცირებული, ტყვიის-უფასო და ჰალოგენის-უფასო.
FAQ
Q1: რა ძირითადი პარამეტრები უნდა შემოწმდეს Suzhou Hangjing-ის SMD Low Pass SAW ფილტრის 1.1x0.9x0.5 SF44M6 სერიის არჩევისას კონკრეტული სიხშირისთვის?
პასუხი: ძირითადი პარამეტრები მოიცავს:
1) ცენტრის სიხშირე და გამტარუნარიანობა: უნდა ფარავდეს სამიზნე სიგნალის სიხშირეს.
2) ჩასმის დაკარგვა: უპირატესობა მიანიჭეთ ქვედა მნიშვნელობებს.
3)-გარე-ზოლის უარყოფა: არასასურველი ჩარევის აღკვეთის შესაძლებლობა.
4) Passband Ripple: სიბრტყე ზოლში.
5) ტემპერატურის სტაბილურობა: სიხშირის ცვალებადობა სამუშაო ტემპერატურის დიაპაზონში
Q2: როგორ აუმჯობესებს ეს შეფუთვის ფორმა SF44M6-ის ელექტრულ მუშაობას?
პასუხი: კერამიკის დიელექტრიკული მუდმივი სტაბილურია და დანაკარგი დაბალია. კომპაქტურ SMD სტრუქტურასთან ერთად, მას შეუძლია შეამციროს პარაზიტული პარამეტრების გავლენა, როგორიცაა ტყვიის ინდუქციურობა და განაწილებული ტევადობა მაღალი-სიხშირის სიგნალებზე, რაც უზრუნველყოფს ფილტრის სიხშირის სელექციურობას და სიგნალის მთლიანობას მაღალი-სიხშირის სცენარებში, როგორიცაა 5G. ამავდროულად, კერამიკის მაღალი თბოგამტარობა ხელს უწყობს სითბოს გაფრქვევას, რაც ხელს უშლის მუშაობის დეგრადაციას, რომელიც გამოწვეულია ჩიპის გადახურებით.
