პროდუქტის პარამეტრები
|
PARAMETER |
CO22P6 |
პირობები / შენიშვნები |
|
ნომინალური სიხშირის დიაპაზონი |
13.5 ~ 220 MHz |
ფონდი, Overtone ან PLL |
|
მიწოდების ძაბვა |
2.5VDc/3.3VDc |
შესაძლებელია სხვა ვარიანტი |
|
მიწოდების დენი |
50 mA |
მაქსიმალური, ფონდის რეჟიმი ქვედა Icc |
|
სიხშირის სტაბილურობა |
±25ppm / ±50ppm /±100ppm |
იხილეთ შენიშვნა ქვემოთ. |
|
ოპერაციული ტემპერატურის დიაპაზონი |
-10-დან +70 გრადუსამდე ან - 40-დან 85 გრადუსამდე |
სხვა ვარიანტები ხელმისაწვდომია. |
|
გამომავალი ტალღის ფორმა და დატვირთვა |
LVPECL / 50Ω |
Vcc-2-ში |
|
გამომავალი ძაბვის დონე მაღალი |
Vcc - 1.025V / Vcc - 0.880V |
მინიმალური / მაქსიმალური |
|
გამომავალი ძაბვის დონე LOW |
Vcc - 1.810V / Vcc - 1.620V |
მინიმალური / მაქსიმალური |
|
აწევისა და დაცემის დრო |
1,5 წმ |
@ 20 ~ 80 ~ 20% Vcc |
|
სიმეტრია (სამუშაო ციკლი) |
45 - 55% |
@ გამოაქვს ჯვარედინი წერტილი |
|
ფაზის jitter RMS |
<0.5ps |
ინტეგრირებული 12 kHz ნაკლები ან ტოლი Fj 20 MHz-ზე ნაკლები ან ტოლი |
|
შენიშვნა: სტაბილურობა მოიცავს სიხშირის გადახრებს +25 გრადუსზე, ტემპერატურის დიაპაზონში, მიწოდების ძაბვის ცვლილებების, გამომავალი დატვირთვის ცვლილებების, დარტყმისა და ვიბრაციის გამო. |
||
პროდუქტის მახასიათებლები
■ მცირე ზომები 2.5x2.0x1.1 6 შედუღების ბალიშით
■ უაღრესად საიმედო ნაკერიანი დალუქული კერამიკული პაკეტი
აპლიკაციები
- LVPECL Crystal Oscillators 2520 C022P6 ფართოდ გამოიყენება: ქსელის კონცენტრატორები და მარშრუტიზატორები / სერვერის დედაპლატები / მონაცემთა შენახვის სისტემები და SAN / NAS აღჭურვილობა / ოპტიკური სატრანსპორტო ქსელის (OTN) აღჭურვილობა.
პროდუქტის უპირატესობები
მაღალი საიმედოობა
ხშირად შეფუთული უაღრესად საიმედო ნაკერების - დალუქულ კერამიკულ შეფუთვებში, ამ ოსცილატორებს შეუძლიათ გაუძლოს მძიმე სამუშაო პირობებს, როგორიცაა ტემპერატურის ცვალებადობა, მექანიკური დარტყმა და ვიბრაცია.
დაბალი ხმაურიe & Jitter
ის უზრუნველყოფს ძალიან სუფთა და სტაბილურ საათის სიგნალს დაბალი ფაზის ჟიტერით, რაც გადამწყვეტია სიგნალის მთლიანობისთვის და მონაცემთა გადაცემისას შეცდომების შესამცირებლად.

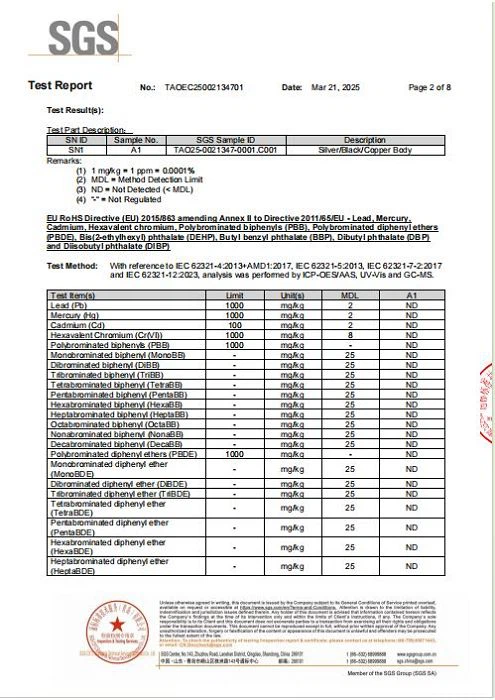

სერთიფიკატი
LVPECL Crystal Oscillators 2520-CO22P6 სერია არის RoHS და REACH-ის შესაბამისი და დამზადებულია ტყვიის-უფასო და ჰალოგენისგან თავისუფალი მასალებით..
FAQ
კითხვა: რა პრაქტიკულ აპლიკაციებში გამოიყენება 2520-CO22P6 აქტიური დიფერენციალური LVPECL ოსცილატორი ყველაზე ხშირად?
პასუხი: 2520-CO22P6 აქტიური დიფერენციალური LVPECL ოსცილატორი ფართოდ გამოიყენება მაღალსიჩქარიან ციფრულ და საკომუნიკაციო სისტემებში.
კითხვა: რა არის ამ ტიპის ოსცილატორის გამოყენების მთავარი უპირატესობა უფრო იაფ, მარტივთან შედარებით?
პასუხი: მთავარი უპირატესობა არის უმაღლესი შესრულება და საიმედოობა მომთხოვნ გარემოში. იაფი ოსცილატორი შეიძლება იყოს კარგი მარტივი სათამაშოსთვის, მაგრამ კრიტიკული ტექნიკისთვის, რომელიც ამუშავებს დიდი რაოდენობით მონაცემებს, გჭირდებათ კომპონენტი, რომელიც არის:
1) ძალიან სტაბილური: მისი დრო არ იცვლება ტემპერატურის ცვლილებებით ან დროთა განმავლობაში.
2) ძალიან სუფთა: ის აწარმოებს ზუსტ სიგნალს ელექტრული "ხმაურის" გარეშე, რამაც შეიძლება დაარღვიოს მონაცემები.
